TSMC показала транзистор для эпохи после кремния

TSMC сообщила о результате, который может оказаться важным для следующего этапа миниатюризации чипов. Компания создала транзистор на основе одноатомного слоя дисульфида молибдена — материала, который давно рассматривается как один из главных кандидатов на замену кремнию в предельно малых техпроцессах.

Что именно показала TSMC

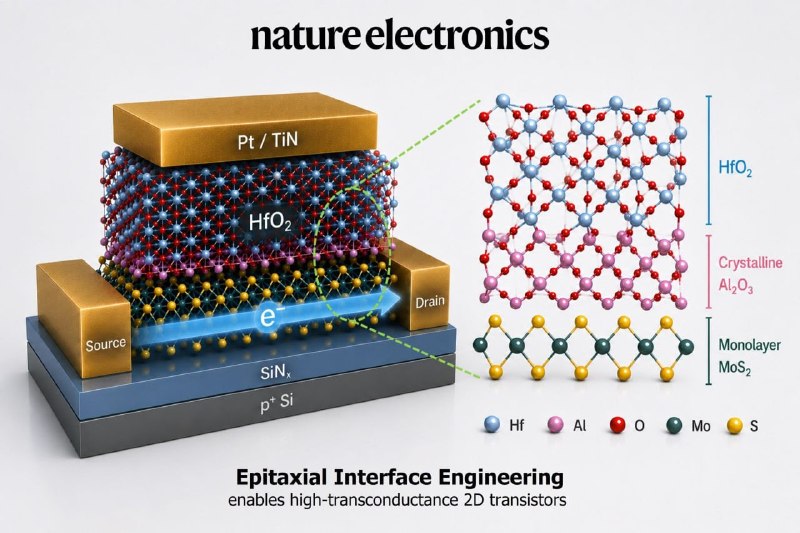

Речь идёт о транзисторе на базе MoS₂ — дисульфида молибдена, сформированного в виде слоя толщиной в один атом. Такие двумерные материалы привлекают внимание индустрии тем, что сохраняют рабочие свойства даже при экстремальном уменьшении размеров элементов.

Ключевая деталь в сообщении TSMC — совместимость разработки с современным полупроводниковым производством. Это отличает лабораторные демонстрации от решений, которые теоретически можно встроить в существующие производственные процессы.

Почему это важно для техпроцессов

Именно одноатомные материалы считаются наиболее вероятной заменой кремнию на уровне техпроцессов около 0,7 нм. При дальнейшем масштабировании традиционный кремний сталкивается с фундаментальными ограничениями, поэтому производители ищут материалы с лучшим поведением в ультратонких структурах.

• •MoS₂ относится к числу наиболее изучаемых двумерных полупроводников
• •толщина в один атом делает такие материалы особенно интересными для предельной плотности размещения транзисторов
• •совместимость с актуальными технологиями производства повышает практическую ценность разработки

Что это означает для отрасли

Сообщение TSMC не означает немедленного перехода индустрии на MoS₂, но показывает, что поиск замены кремнию уже выходит за рамки чисто теоретических исследований. Для отрасли это сигнал, что двумерные материалы всё ближе к реальным производственным сценариям, особенно в контексте будущих техпроцессов субнанометрового класса.
